Georeferering av kloakkledning i København med drone
I denne casen ser vi på hvordan vi brukte en drone som kan fly inne i kloakkledninger til å georeferere dem.
Nøkkelpunkter fra casen:
Bakgrunn for casen
Vi ble kontaktet av kunden, da vi tidligere har gjennomført flere prosjekter sammen hvor de hadde behov for å vite hvor enten en ledning eller et byggverk lå under bakken.
Vanligvis er det svært vanskelig å fastslå den nøyaktige plasseringen av byggverk og kloakkledninger, da de ofte kan være flere hundre år gamle, og det ikke finnes tilgjengelige data om hvor de ligger.
Ettersom kunden i København skulle bygge et nytt byggverk på en stor kloakkledning, tok de igjen kontakt med oss. De ønsket å få oversikt over hvordan ledningen beveger seg under bakken mellom to kummer med en avstand på 80 meter.
Vår løsning med drone, LiDAR og GPS-koordinater
Vi løste oppgaven effektivt ved å kombinere avansert teknologi og presise målemetoder:

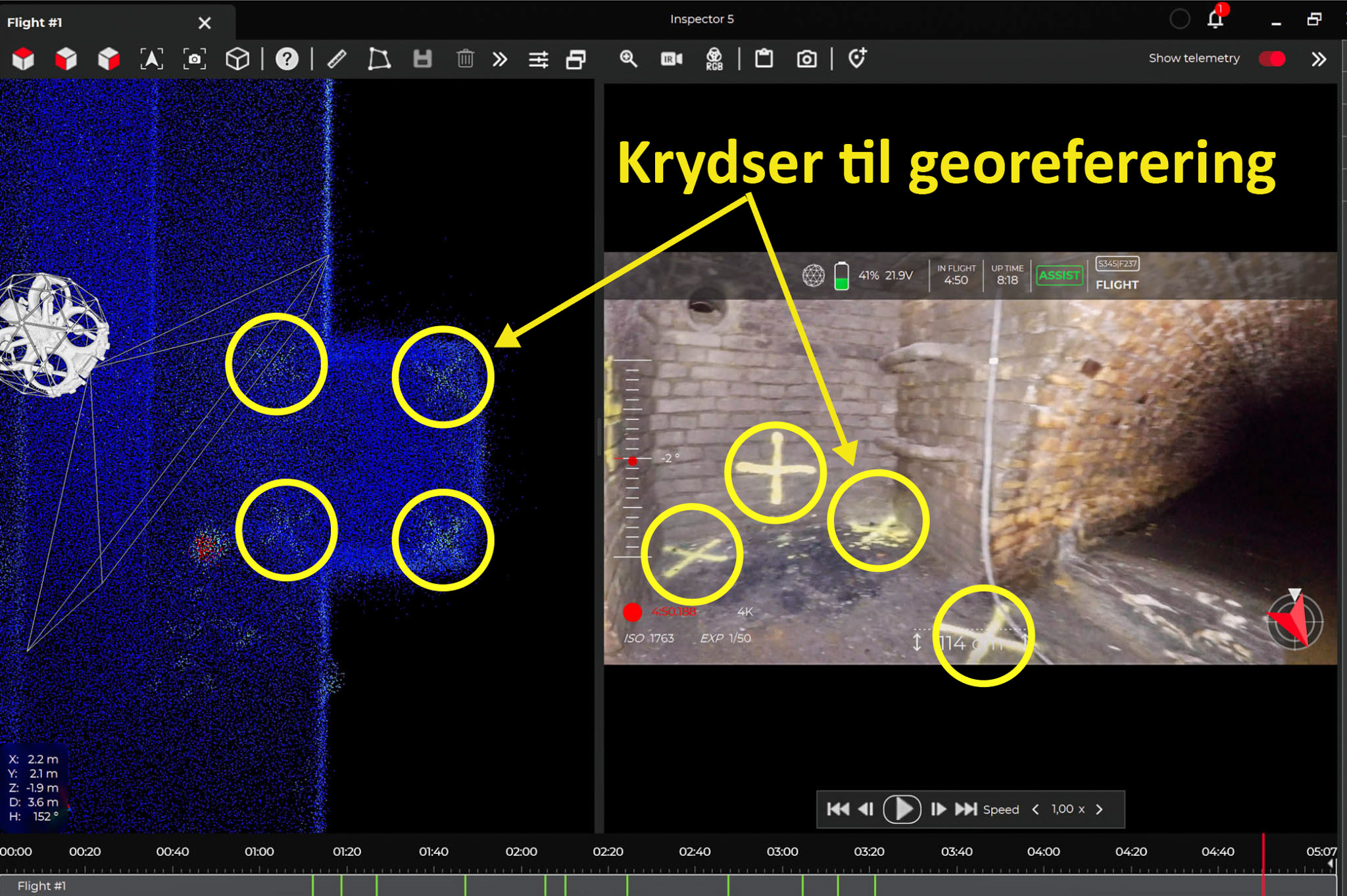

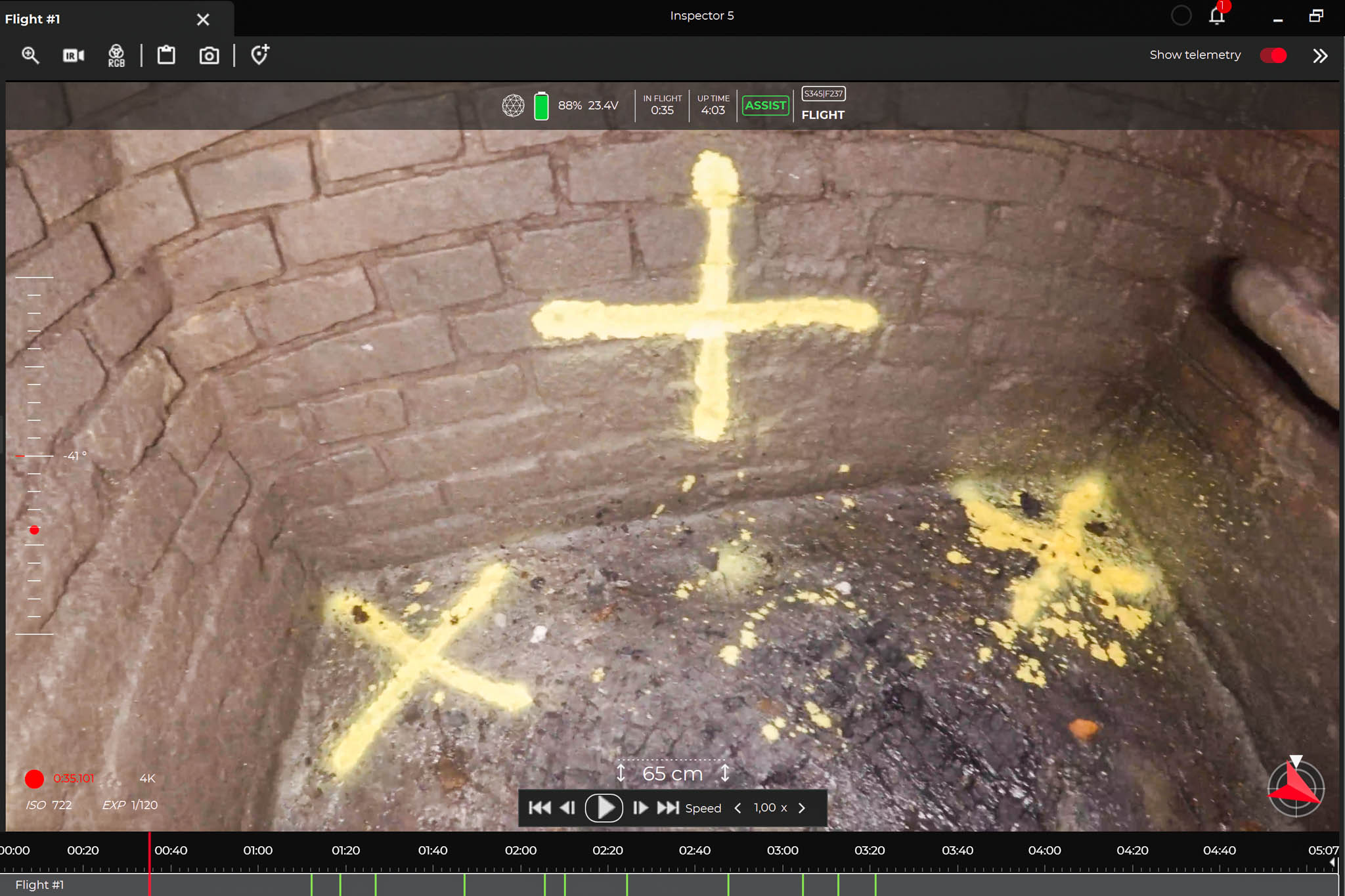

Oppmåling av GPS-koordinater: Vi markerte kryss i bunnen av de to utvalgte kummene og målte inn GPS-koordinatene ved hjelp av en koordinatstang.

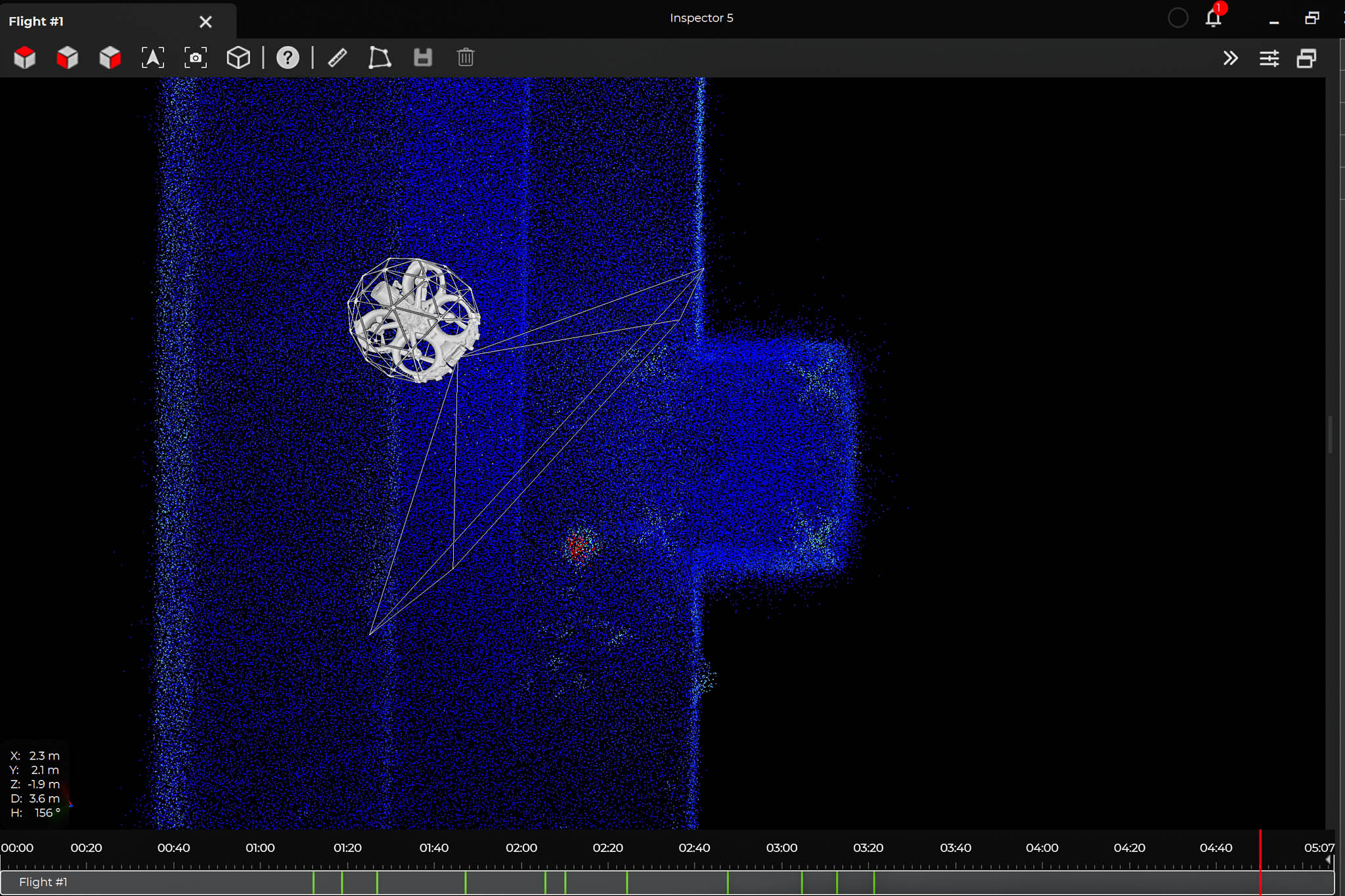

Skanning med drone: Vi fløy vår drone, utstyrt med 4K-kamera og LiDAR-scanner, gjennom ledningen. Dronen skannet både kryssene og ledningens struktur.
Sammenkobling av data: De innsamlede GPS-koordinatene og 3D LiDAR-dataene ble koblet sammen i programvare som Pointview, Pix4D eller FaroConnect for å skape en nøyaktig 3D-modell.
Resultatet av georeferering av kloakkledningen
Vi brukte avansert teknologi for å georeferere kloakkledningen under bakken, slik at kunden fikk presis informasjon om plasseringen.

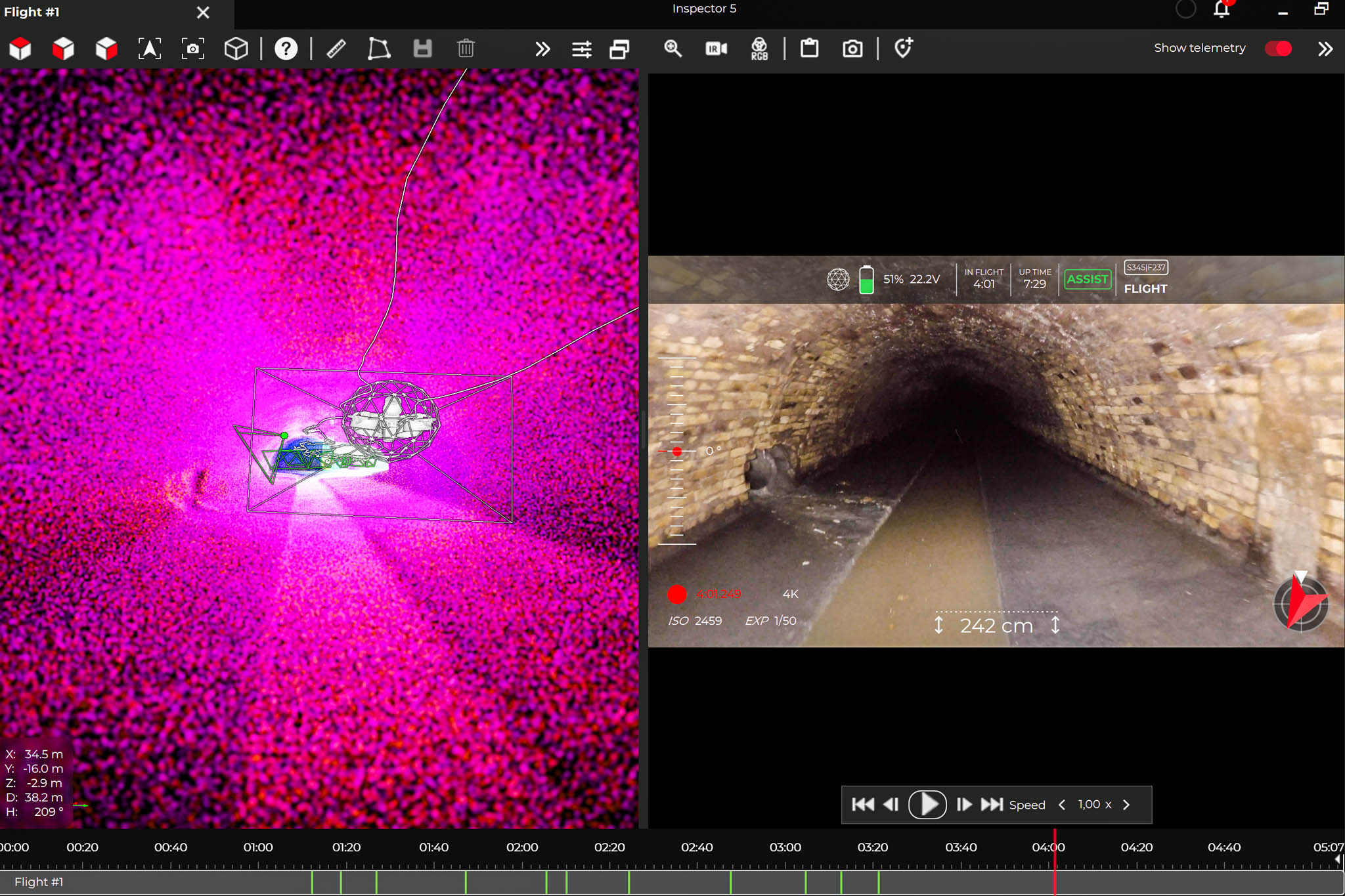

Ved å måle inn GPS-koordinatene for kryssene i bunnen av de to kummene og kombinere disse med 3D LiDAR-skanninger fra dronens utstyr, kunne vi lage en nøyaktig georeferert modell av ledningens forløp.
Dette ga kunden et tydelig og pålitelig bilde av ledningens eksakte plassering over en strekning på 80 meter, noe som var avgjørende for byggeplanene deres.
Modellen ble satt sammen i programvare som Pointview, Pix4D eller FaroConnect for å visualisere ledningen i virkelige koordinater. Dette ga kunden et nyttig og presist verktøy for videre planlegging av det nye byggverket.
